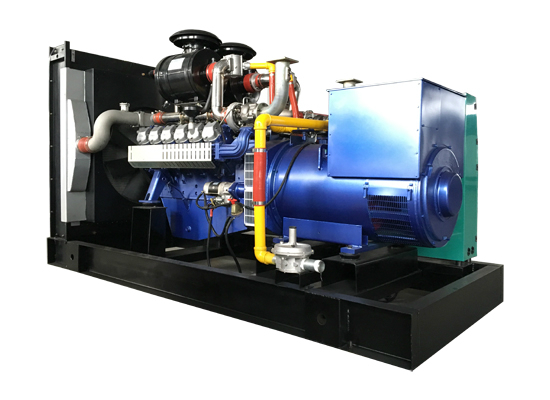

天然氣發電機組

一、柴油發電機組並機櫃有如下幾種：　

手動並機櫃：采用傳統的燈光法並機的係統。

半自動並機櫃：人工操作發電機組開、停機，人工操作並機櫃係統的分、合閘健，自動完成並機、解列控製。自動並機櫃：由市電的有無控製的機組開、停以及並機係統的自動並機與解列，自動分配負載的並機係統。
全自動並機櫃：在自動並機櫃的基礎上采用PLC完成多台機組的自動投入與並機，自動解列，與停機的邏輯功
三遙並機係統：采用專用的單片機係統，完成並機櫃以及發電機組同PC機的通信連接的並機係統。
二、產品特點：
結構簡單，美觀大方。的優點是操作簡易，能在的時間裏教會從來未接觸過發電機組或並機櫃的電工操作並機櫃。
功能齊全，具有過流過壓逆功率保護。機器故障保護等功能，嚴格按GB／T2820標準執行。
三、發電機並機櫃性能:
全自動控製並機、人工選擇控製：
1、自動控製並機：
手動啟動其中一台送電機，（必要時，也可以兩台同時啟動，並機後再送電）當這台機滿載時，下一台自動啟動並機送電，功率自動平分、當負載下降後，發電機可自動退出其中一台停機，經過30秒冷卻運行後自動停機，恢複到自動待機備用狀態。由其中一台送電。
2、人工選擇控製：
即可以人為在並櫃上操作啟動發電機，可用自動和手動並機、開機台數可以由人工控製、也可以負載大小控製。
3、保護功能：
過電流保護、反功率保護、自動跟蹤同步，準同期合閘並機保護。
四、自動並機櫃的功能與使用
並機櫃簡介
ZKBC係列全自動或自動並機裝置是專為柴油發電機組並聯運行設計、製造的專用裝置。
適用於2台及以上帶電子調速器的柴油發電機組的並聯運行。如果柴油發電機組為機械調速則需加裝電子調速器。
本裝置的核心器件采用美國GAC公司的同步器和負荷分配器、西門子或三菱公司的PLG（備選）、日本ORMON及國產優質電器組件和進口或國產品牌空氣開關，經專業高級工程師優化設計而成，本裝置具有功能齊全，運行可靠，維護方便等特點。
功能簡介
自動並機：當機組啟動成功後，送電至並機櫃，需並機時，由同步器檢測信號，作用電調，將待並機組的頻率和相位自動調節與母線一致，發出並機信號，作用空氣開關合閘、並機。
1．自動分配負荷：
當2台及以上機組並機完畢後，機組開始帶負荷運行，負荷分配器將作用電調，根據機組的功率，按比例分配負荷。
2．調峰：（備選項）
當2台及以上機並聯運行，在負荷變化時，可根據負荷率的大小，增減運行機組的台數。一般當負荷率低於35%時，將解列機組，負荷率高於80%時將啟動，並列機組，以使機組運行在經濟的狀態。此種功能要求發電機組有自啟動功能，才能完成。
3．保護功能：
A：同步保護；
B：逆功率保護；
C：過電流和短路保護（由保護器完成）；
D：過壓、欠壓保護（備選項）。
4．指示儀表：
A：電壓表；
B：電流表；
C：頻率表；
D：功率表；
E：功率因數表：
F：同步指示表（並機時觀察用）；
五、結構說明及技術參數:
1．結構說明
A．框體采用GGD櫃體，表麵經噴塑處理，顏色為國際灰。
B．主母線采用TMR銅母線，按滿負荷設計，設計在櫃體中上部。發電機組端的電纜，從櫃體下端接入空氣開關。
2．技術參數
A．發電機組的電壓：220VAC～480VAC，，超過480V需特殊訂貨。
B．發電機組單台功率：90～3000KW。
C．頻率：50HZ或60HZ。
D．接線方式：Y接三相四線。
E．同步相差位：1～250，一般設置在100。
F．負載分配差度：±5%可調。
G．逆功率動作：5～20%可調。
H．正功率動作：
“NO”20～100%可調。一般設定為80%。  “OFF”0～80%可調。一般設定為30-35%。
3．質量保證
自出廠之日起12個月。一切因製造組件質量引起的損壞，均由本公司修妥或更換。
六、安裝調試:
1、櫃體應安裝室內，且埋有槽鋼的混凝土座上，櫃體離牆麵不小於0.8M，櫃體應可靠接地。
2、發電機組接入的電纜及輸出至負載的電纜應接牢，並符合電氣工程的規範要求。
3、發電機組應先單機先做空載及負載試驗保證機組性能良好，符合要求後。再進行下一步的並機調試。
    單機運行時發電機AVR需接入調差元件，使電壓調整率為-2.5%左右，且電壓、頻率調節靈敏。
4、檢查各台發電機組的相序，應使其相同。
5、發電機組和並機櫃之間的控製線按圖紙要求接好。
6、分別啟動各發電機組，送電至並機櫃，調節發電機組的電壓、頻率，應變化均勻。
      測試緊急停機及故障分閘等功能，應動作可靠。
7、並機運行調試：單機調試完畢後，可空載並機，並調整電壓和頻率，使並機後的機組環流為0或小於3%額定電流，機組並機平穩，無環流運行3—5分種即可帶負荷運行，帶約30-50%的負荷率，調節負荷分配器使負荷按比例分配，調節調差環節，使機組功率因數平衡，運行約15分鍾負荷分配無變化，卸負荷、解列。再進行調峰試驗，選擇主機，啟動主機，送電，帶負荷至80%左右，備機應啟動，自動並機，自動分配負荷。當降低負荷低於35%，備機應解列停機。
七、並機櫃的操作說明：
柴油發電機組的每台控製櫃都具有自動/手動的功能，用戶可根據使用進行任意切換
（一）自動並機運行：
1. 啟動並機：啟動發電機組，合上發電機組的空氣開關（如果有的情況），送電至並機櫃，調節頻率和電壓使 2 台機組電壓一致（不超過 5V ）和頻率一致（不超過0.1HZ ）。 30 秒內機組應自動並機，並機成功後，把並機選擇開關扭到 0 檔。
A. 自動並機操作
(1) .解除機組上的急停開關。
(2) .將機組控製器的旋鈕置於“自動”位置。
(3) .手動合上機組上的空氣開關。
(4) .將並機櫃控製麵板上轉換開關置於“自動”和“並機”位置。
(5) .旋轉鑰匙開關置於自動狀態，此時機組同時啟動。機組啟動成功且建立電壓至380V時一號機並機開關自動合閘，此時該係統進行機組自動同步調整，經過幾秒鍾的調整後，係統發出同步命令信號，“同步命令發出指示”燈點亮，此時二號機並機開關合閘，兩台機組進行並列運行向負載供電。

(6) .係統帶載操作。（在用戶的供電係統中進行）

(7) .係統卸載操作。（在用戶的供電係統中進行）

(8) .旋轉鑰匙開關至“停止”狀態，此時兩台並機開關同時分閘。

(9) .機組經過三分鍾的卸載冷卻運行後停機。

(10) .按下急停開關，及時分開機組上的輸出空氣開關。

B. 手動（隻在單機故障的情況下進行操作）

(1) .解除機組上的急停開關。

(2) .將並機櫃控製麵板上轉換開關置於“手動”和“測試”位置。

(3) .將機組控製器的旋鈕置於“手動”位置，此時機組啟動。

(4) .觀察機組控製器運行參數並確認正常後手動合上機組輸出開關。

(5) .按下合閘按鈕，並機開關合閘。

(6) .進行單機帶載運行。（在用戶的供電係統中進行）

(7) .係統卸載操作。（在用戶的供電係統中進行）

(8) .三分鍾後將機組控製器上旋鈕置於“關閉”位置

（二）解列並機：

當負荷降至 35% 以下，可按備用機組的分閘按鈕解列，空機運行 3 — 5 分種後停機，另 1 台機組可單機運行或分閘停機。

（三）故障停機：

當機組出現高水溫、低油壓等故障信號送至並機櫃，使並機櫃解列，故障指示燈亮。這時負荷會加至另 1 台機組上，如負荷過大將導致運行的機組停機。出現故障停機，應立即減小負荷至 1 台機組能承擔的範圍。出現故障停機並查明原因後再投入運行。

（四）緊急停機：

 2 台機組並機運行出現較大環流，且又不能消除時，應分閘解列。電流、電壓、頻率波動較大時，可按急停按鈕解列和停機。

（五）調峰運行：

選定主機，啟動主機，送電，帶負荷，主機組根據負荷大小決定並機或單機運行。

技術參數：

製造標準：GB7251.1-2005

防護等級：IP30

使用環境：-40℃-~80℃

相對濕度：達95%

負荷分配：可調至機組負荷±2%之間

逆功率監察觸點：可調至機組負荷2%

逆功率延時：0.5~15S（可調）

正功率監察觸點：ON 20%~100%OFF 0~80%

正功率延時：0.4~30S

櫃體尺寸：800MM（W）×600MM（D）×2200MM（H）

顏色: 櫃灰

重要元件說明：

1. 分配模塊

正向及逆向功率監察LZK672,當係統在穩定頻率下，分配器能按比例分配兩台或多台發電機組之負載。作為電子速度調節係統之輔助設備，分配器能測量每台機組之電流及功率有效值，並通過一組並聯訊號，能無間斷地指示調速係統，以平均分配每台機組之負載。附置之負載預感線路能令單機或並網操作均能達至佳表現。

2. 同步器

自動同步器能輔助性地控製發動機速度，促使發電機組及主網路達至同步。

其同步監察功能促動一組繼電器輸出使機組與主網路並網。當發電機組調速係統設定在佳狀態，及額定轉速時，一般並網程序能於3秒內完成。同步器更能利用EAM界麵配合其他調速係統。

3. 可編程控製器

FX2N係列PLC是FX係列中高級的模塊。

它擁有無以匹及的速度、高級的功能、邏輯選件以及定位控製等特點，FX2N是從16到256路輸入/輸出的多種應用的選擇方案。

4. 空氣斷路器

塑殼斷路器用於所有類型的民用和工業用設備的發電和配電。

塑殼斷路器分為8個基本型號，從S1到S8，額定持續電流從125A到3200A，額定短路分斷容量從16A到200KA。它們有各種的不同係列：電機保護，限流型和漏電流斷路器，隔離開關，以及用於1000V應用的斷路器.

使用注意事項:

1.使用中要避免在機組投加或退出時，發電機出現過負荷。在退出一台機組時，要確認退出的負荷能由其它運行的機組承擔。

2.通過“速度微調”手動合閘，在完成分閘按鈕操作後，要將該旋鈕恢複原位，避免影響各台機組的功率分配

產品保修

常使用情況下保用一年.(不含天災人為及不可抗力之因數)

保養維護

發電機並機櫃須定期進行保養，每月檢查一次接線，每兩天進行一次電櫃除塵保養，除塵時采用空壓機加裝水過濾器，用手提小風槍對電櫃中的器件進行吹掃。

(1) .日常要保持櫃體和電氣組件的整潔,不可被油汙和腐蝕劑侵害，接線牢固,不能有鬆動。

(2) .經常檢查開關的性能是否完好，一但市電停電後，方可保障供電。

(3) .經常檢查電池，應保證櫃體內直流電源完好，才能順利並聯發電。

(4) .檢查二次接線是否鬆脫。
